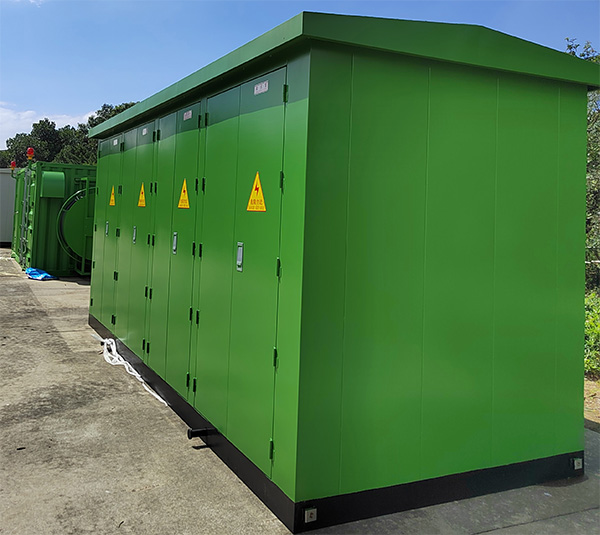

江门制漆的水性双组份聚氨酯面漆应用于储能电箱的防护涂膜具有耐候性好、抗紫外线和防粉化的优点。

一、组成

水性双组份聚氨酯面漆是水性双组份涂料，分A、B组份。A组份由水性含羟基树脂、颜填料、成膜助剂、特殊添加剂和水组成。B组份为改性脂肪族多异氰酸酯固化剂组份，使用时A、B两组份以一定的比例混合。

二、特性

▲高光泽、高丰满度，极佳的耐候性。

▲漆膜硬度好，附着力与耐磨性好。

▲抗腐蚀性好，不易受酸、碱、油脂、溶剂、盐类等腐蚀性物质影响。

三、用途

适用于储能电箱、工程机械、钢结构、轨道交通设施等的防腐蚀面漆涂装。

四、技术指标

-固含：≥40%

-理论涂覆率：≥8m2/L

-抗流挂性能(干膜厚度)：≥60μm

-挥发性有机化合物(VOC)含量：≤200g/L

-漆膜外观及颜色：漆膜平整,光滑,颜色符合样板

-光泽(60°)：亮光漆≥85%;哑光和半哑光漆与样板相符合

-表干：≤1h

-实干：≤24h

-划格试验(附着力)：≤1级

-弯曲试验：≤2mm

-硬度(铅笔)：≥H

-冲击性：≥50cm

-耐水性,168h：不起泡,不脱落,允许轻微变色

-耐碱性,48h：不起泡,不脱落,允许轻微变色

-耐酸性,48h：不起泡,不脱落,允许轻微变色

-耐水性(复合涂层),240h：不起泡,不生锈,允许轻微变色

-耐盐雾(复合涂层),750h：不起泡,不生锈,不开裂,单向锈蚀小于2mm

-人工加速老化试验(复合涂层),1000h：粉化≤1,白色≤2,失光≤2

五、施工方法

▲涂料必须与固化剂按规定比例均匀调配,搅匀并熟化15分钟左右后喷涂。

▲喷涂前应先把被涂物表面之水份、油脂、铁锈、灰尘及附着污物清除干净，钢铁表面经过喷砂或机械打磨，达到Sa2.5级或St3级。

▲涂料开罐后应充分搅拌均匀。

▲涂料调配好以后有活性适用期之限制（20℃时，一般为2.5小时），须在限定时间内用完。

▲适宜的施工环境：气温≥10℃，相对湿度≤80%，气温偏低或湿度偏大时应设法升温除湿。
